     相信各位維修電工同行，對于變頻器這種工控電子設備一定不陌生。由于擁有良好的調節性、靈活多樣的操作控制方式等諸般優點，使其成為當下電氣工控領域最為炙手可熱的啟動、調速控制裝置。
    在日常工作當中，我們難免遇到變頻器因各種原因而發生故障的情況，此時就需要我們這些維修電工“出馬”了。為了達到相互交流學習，取長補短的目的，本人特借“電工電氣學習”微信公眾號一方寶地，將自己維修變頻器十年來的經驗總結陸續分享出來，先期階段會以變頻器線路易損元器件為主線呈現給大家。同時也希望各位維修高手，將自己手中的看家本領一并展示一下，畢竟相互學習才能共同進步！

     變頻器內部線路板當中所用電阻是數量最為眾多的電子元器件，其形狀大小，功率高低，材質成分，功能作用是五花八門十分繁雜。但就變頻器而言，其內部易損電阻多集中在三個方面，分別如下：

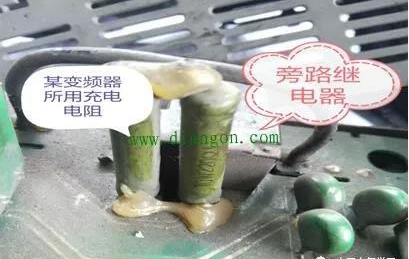

     ①、充電電阻

     對于該電阻的作用，各位同行應該都了解，本人不再多言。充電電阻的功率和體積在變頻器內部當中是最大的，它的功率隨變頻器功率增大而增大，其類型多為繞線式或水泥式。由于該電阻工作時有較大的電流通過，故其發熱量也大，伴隨著使用時間的增長其多會出現開/斷路、阻值增大現象。由此會造成變頻器出現通電無任何反映、指示燈和顯示屏無指示，變頻器開關電源發生“打嗝”癥狀，無法正常輸出各等級直流電壓的故障現象。

     在此需要指出的是，當變頻器充電旁路繼電器/接觸器損壞后，該電阻必然會隨之損壞。更換此類電阻時，一定要選擇功率一致或大一些的電阻進行代換。
     ②、采樣電阻（降壓電阻）
大家都知道，變頻器針對自身的各種保護功能是十分齊全的，其中大多數變頻器的直流母線電壓檢測電路，都是先使用電阻將直流母線電壓降壓后，再送往后續運放/單片機電路進行處理的。由于長時間承受高電壓的“關照”，因此該功能電阻會發生過壓擊穿（多見開路故障，極少情況下發生短路現象）情況，結果導致變頻器誤報“直流母線過壓/欠壓”故障。

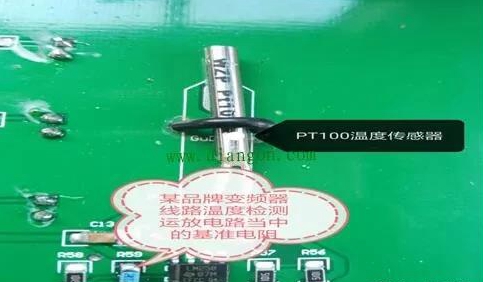

      ③、基準電阻
     變頻器眾多的保護功能，多是將采集到的電壓、電流、溫度等信號先送往運算放大器進行比較、整形等處理，然后再將結果輸出至單片機，做進一步的分析。既然是比較，必然要有參照。http://www.diangon.com/m424801.html在變頻器內部運放線路當中，充當這一角色的多為穩定性較高的金屬氧化膜電阻�？墒且驗樯�熱、潮濕、腐蝕等不利因素的影響，這類基準電阻有時會出現阻值發生偏差的情況，致使變頻器與之對應的保護功能發生誤動作、誤報故障現象。

     特別需要著重指出的是，在更換此類電阻時一定要遵循同材質、同阻值的代換原則，否則后患無窮！

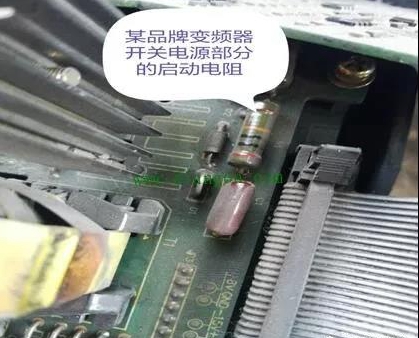

     對于變頻器內部線路當中易損電阻的分析，除了以上三個方面外，還包括：變頻器開關電源線路中（UC38系列電源IC電路最為突出）所用的啟動電阻，常見失效開路故障（多為2W，140——330KΩ）；大功率變頻器直流母線濾波電容所用均壓電阻，開路故障等。

     總之，由于變頻器內部電阻元件損壞，導致變頻器發生故障的情況，在實際維修工作當中經常見到，各位電工同行在維修變頻器時要對此有充分的認識！
